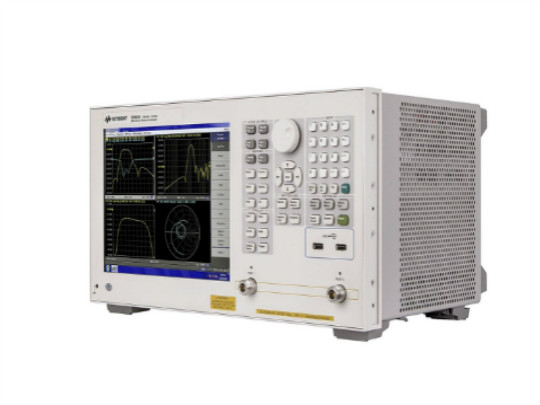

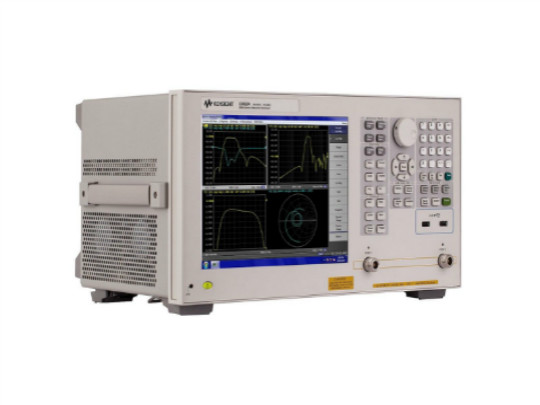

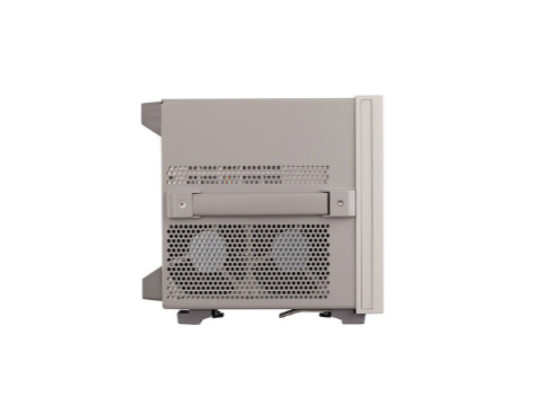

E5061B ENA 系列网络分析仪
主要特性和功能- 提供各种测试仪选件,让您选择适合自身测试需求的配置:100 kHz 至 1.5 GHz/3 GHz,2 端口,50 或 75 Ω,传输/反射或 S 参数测试仪
- 使用低频-射频选件(选件 3L5)满足各类应用需求:5 Hz 至 3 GHz,2 端口,50 Ω,S 参数测试仪,增益相位测试端口,内置的直流偏置源
- 在单台仪器中整合了网络分析和阻抗分析功能,针对您的应用量身定制(选件 3L5 和 005)
-
Accessories E5061B-820 Add mouse E5061B-810 Add keyboard E5061B-1CP Rack mount and front handle kit E5061B-1CN Front handle kit E5061B-1CM Rack mount kit E5061B-720 Add 50 ohm resistor set Test set E5061B-3L5 LF-RF network analyzer with DC bias source, 5 Hz to 3 GHz E5061B-235 S-parameter test set, 100 kHz to 3 GHz, 50 ohm system impedance E5061B-217 S-parameter test set, 100 kHz to 1.5 GHz, 75 ohm system impedance E5061B-215 S-parameter test set, 100 kHz to 1.5 GHz, 50 ohm system impedance E5061B-137 Transmission/Reflection test set, 100 kHz to 3 GHz, 75 ohm system impedance E5061B-135 Transmission/Reflection test set, 100 kHz to 3 GHz, 50 ohm system impedance E5061B-117 Transmission/Reflection test set, 100 kHz to 1.5 GHz, 75 ohm system impedance E5061B-115 Transmission/Reflection test set, 100 kHz to 1.5 GHz, 50 ohm system impedance E5061B-237 S-parameter test set, 100 kHz to 3 GHz, 75 ohm system impedance E5061B-3L3 LF-RF network analyzer with DC bias source, 5 Hz to 500 MHz E5061B-3L4 LF-RF network analyzer with DC bias source, 5 Hz to 1.5 GHz Timebase stability E5061B-1E5 High stability timebase Hard disk drive option E5061B-020 Standard Data Storage Additional features E5061B-010 时域分析/故障定位分析 E5061B-005 用于低频-射频网络分析仪的阻抗分析 E5061B-006 无线功率传输分析 Calibration documentation E5061B-A6J ANSI Z540-1-1994 Calibration E5061B-1A7 Calibration + Uncertainties + Guardbanding (Not Accredited)
大频率 | 3 GHz |
---|---|
动态范围 | 120 dB |
输出功率 | 10 dBm |
轨迹噪声 | 0.005 dBrms |
内置端口数量 | 2 端口 |
谐波 | -25 dBc |
本底噪声 | -110 dBm |
扫描速度高可达 201 个点 | 9毫秒 |
应用 |
|
元器件 |
|
台式 | 是 |
