81110A 165MHz脉冲码型发生器

 提示:点击图片可以放大

描述

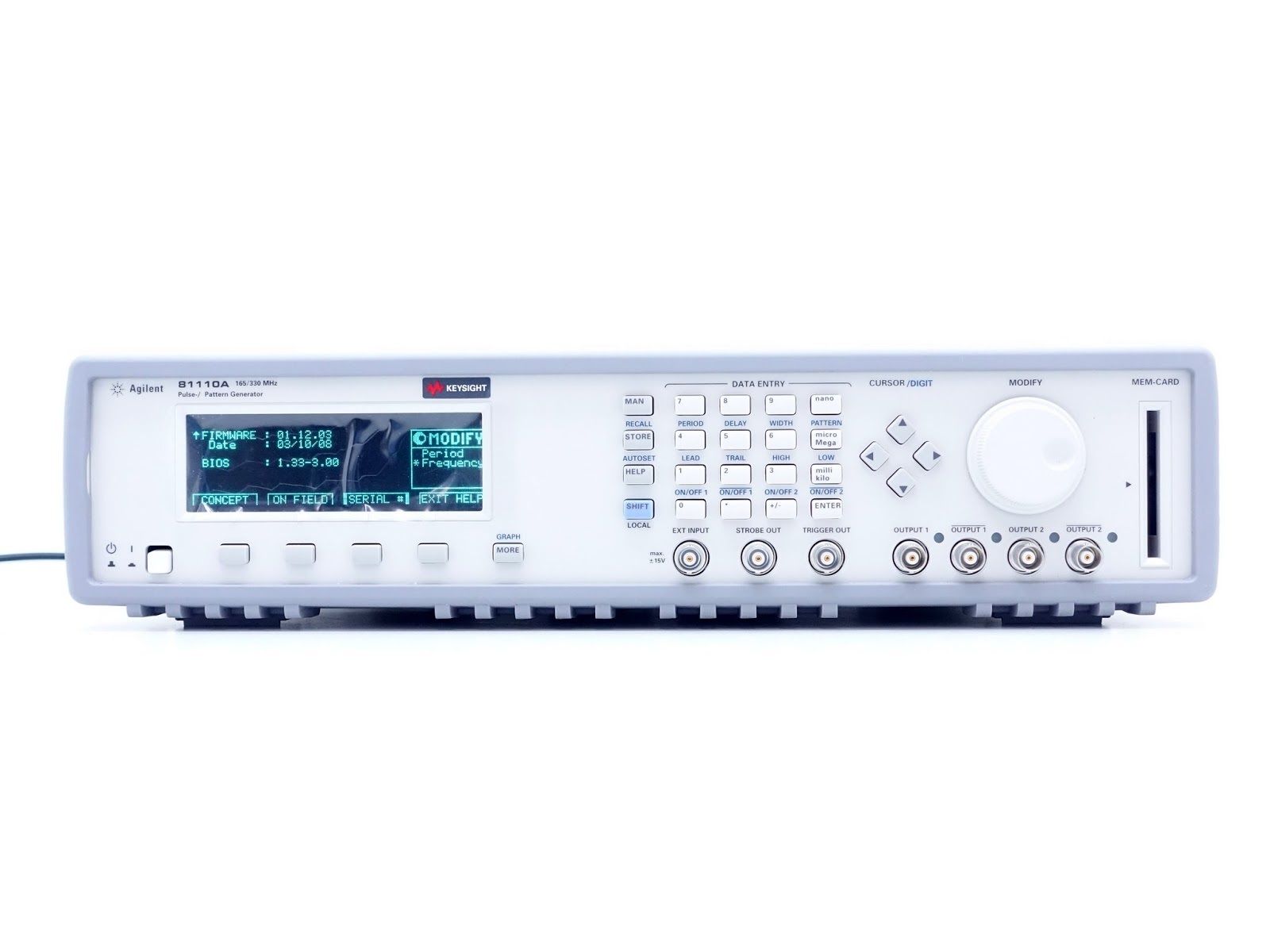

带有1或2个Keysight 81111A输出模块(单通道或双通道)的Keysight 81110A是165 MHz的脉冲码型发生器,可替代工业标准的Keysight 8110A,它只占用较小的内存,即可提供增强的性能。相对于Keysight 81104A,81110A可提供与之相同的特性,并且具有更宽的频率范围。在非PLL模式下的延迟、脉冲宽度以及重复率也更精确 (3%量级,经自校准为0.5%)。

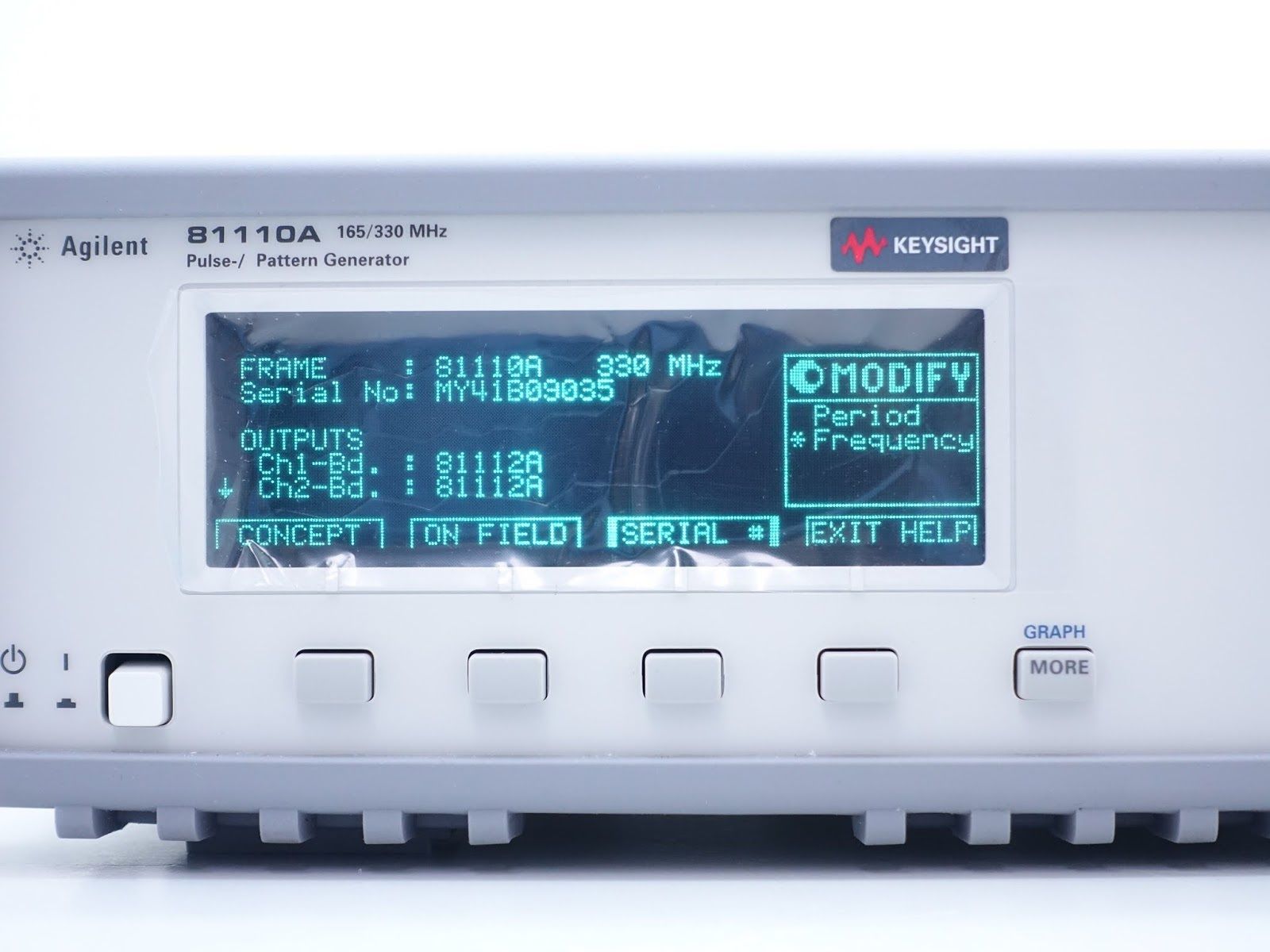

而带有1或2个Keysight 81112A输出模块(单通道或双通道)的Keysight 81110A是330 MHz的脉冲码型发生器。可选择800ps或1.6ns的跳变沿,以代替可变的跳变。源阻抗为50欧姆,可在50欧姆上提供高达3.8Vpp的电压。该模块不支持内部通道相加功能。

请注意,输出模块81111A和81112A不能在单台81110A上结合使用!

如欲了解详细信息,请点击 81100系列技术规范。

提示:

Keysight 81110A 165/330 MHz 单通道或双通道脉冲发生器、码型发生器需要1个或2个如下通道:

- Keysight 81112A 330MHz,3.8V,50Ω

- Keysight 81111A 165MHz,10V,50Ω

Keysight 81100 系列的功能特性:


  • 单/双通道脉冲/码型发生器
  • Keysight 81112A 330 MHz, 3.8 V, 50 Ohm 至 50 Ohm
  • 165 MHz, 10 V, 50 Ohm 至 50 Ohm (81111A) 或
  • 330 MHz, 3.8 V, 50 Ohm 至 50 Ohm (81112A)
  • 可选择触发或 PLL 操作
  • 可选择脉冲或突发或码型模式
  • 提高时序精度的自校准
  • BNC 输出:单端 (81111A) 或差分 (81112A)
  • 要求1和或2个输出模块 81111A 或
  • 要求1和或2个输出模块 81112A
  • 用易于使用的 Keysight 8110A 型图形用户界面进行公共操作
  • 公共程序:所有 81100 与 8110A 使用同样的 GPIB/SCPI 命令
  • 100% 形态及装配兼容性
  • 前向兼容性

主要特性与技术指标

  • Single-/dual-channel pulse pattern generator
  • 165 MHz, 10 V, 50 Ω into 50 Ω (81111A) OR
  • 330 MHz, 3.8 V, 50 Ω into 50 Ω (81112A)
  • Triggerable / PLL operation selectable
  • Pulse / burst / pattern modes selectable
  • Self-cal for improved timing accuracy
  • BNC outputs: single-ended (81111A) // differential (81112A)

1CN018A
Handle Kit 88.1mm H (2U) - Two Front Handles
1CP011A
Rackmount Flange and Handle Kit 88.1mm H (2U) - Two Brackets and Front Handles
