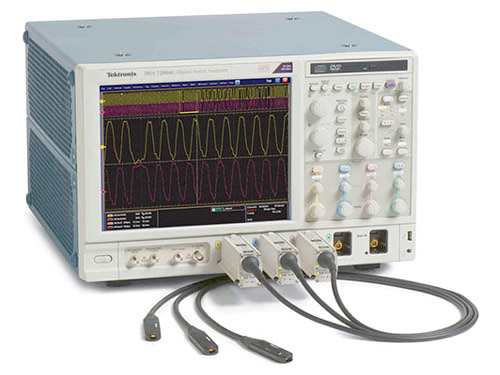

MSO/DPO70000 系列示波器提供优异的信号采集性能和分析功能。通过业内很高的波形捕获能力发现真实信号，捕获更多信号细节。工具套件的设计能自动执行高速串行数据信号的设置、采集和分析，加快设计和一致性测试。
- 频谱范围 33 GHz 和 100 GS/s
- 低于 9ps 上升时间
- 低于 0.50% 垂直噪声，≥5.5 有效位
- 16 个逻辑通道，80 皮秒的时基分辨率（仅适用于 MSO 型号）
- 超过 30 个可定制的应用特定软件分析包
| 特征 | 优势 |
|---|---|
| 带宽 33 GHz | 对数据速率高达 20Gb/秒的设计（如 32 Gbaud 相干光和 PCIe 3.0）进行准确检定、抖动检定和一致性测试。 |
| 出色的模拟和数字采样率组合 | 允许逐通道全面分析和多通路测量。单台仪器内模拟通道捕获高达 100GS/秒，数字通道高达 12.5GS/秒。 |
| 优异的信号保真度、低噪声和高有效位数 (ENOB) | 执行测试时有更多可用裕量，通过观察真实信号进行更加精确测量。 |
| 所有 4 个通道上提供业内高的波形采样率 | 高效发现和捕获间歇性（偶发）故障或事件。 |
| 16 个逻辑通道，80 皮秒的时基分辨率（仅适用于 MSO70000 系列） | 通过相关的模拟/数字信号视图准确地了解逻辑电路性能。 |
| 通过多种连接支持选件进行模拟/数字探测 | 为小器件引线或板上通孔提供灵活的探测解决方案，无需专用夹具及成本。业内快的 33 GHz TriMode™探头和 2.5 GHz 差分逻辑探头。 |
| Pinpoint® 触发和高速串行码型触发高达 6.25 Gb/s | 通过特定标准的触发功能，加快 PCIe、SATA、USB 等总线的调试。 |
| 全面的数字串行分析解决方案 - 探测、触发、解码和分析 | 工具套件的设计可对高速串行数据信号（如 USB、PCIe 和 DisplayPort）自动进行设置、采集和分析，加快设计和一致性测试。出色的模拟和数字采样率组合。 |
| 串行分析选件，适用于 PCIe、I2C、SPI、RS-232/422/485/UART、USB2.0、MIPI D-PHY CSI & DSI、8b/10b、CAN、LIN、FlexRay 和 MIL-STD1553B | 允许自动捕获和显示常见串行总线流量的控制包和数据包起始，识别子包分量如地址、数据、CRC 等。 |
| 离线波形分析 | 改善时间和资源利用率；观察、测量和分析实验室中捕获的数据，且独立于使用 TekScope AnywhereTM 的示波器硬件 |
High Voltage Single Ended Probes
| 探头 | 说明 |
|---|---|
| P5100A | 高压探头：500 MHz，100X，2.5 kV，单端，BNC |
| P6015A |
高压探头；75MHZ，40KV，1000X 10 FT - 可追溯校准标准证明 |
High Voltage Differential Probes
| 探头 | 说明 |
|---|---|
| P5200A |
高压探头：50 MHz，50X/500X，1.3 kV，差分，BNC |
| P5202A |
差分探头；20X/200X，100 MHZ 差分电压探头 |
| P5205A | 高压探头：100 MHz，50X/500X，1.3 kV，差分，BNC |
| P5210A |
高压探头：100 MHz，50X/1000X，5.6 kV，差分，BNC |
| P6251 |
探头，差分 HV，带 TEKPROBE-BNC 接口，42V，1GHZ - 可追溯校准标准证明 |
Low Voltage Differential Probes
| 探头 | 说明 |
|---|---|
| P6330 |
探头；差分；3.5 GHZ 带宽，BNC，+/-1.75 V 差分，大动态范围，+5V -4V 共模范围，输入处 2.3 MV RMS 噪声，5X 衰减 - 可追溯校准标准证明 |
| P7313SMA |
13 GHZ 差分信号采集系统，带 SMA 输入 |
| P7330 |
探头；差分；3.5 GHZ 带宽，+/-1.75 V 差分，大动态范围，+5V -4V 共模范围，输入处 2.3 MV RMS 噪声，5X 衰减 - 可追溯校准标准证明 |
| P7350 |
差分探头，5 GHZ |
| P7504 |
4GHz TRIMODE 差分探头 |
| P7506 |
6GHz TRIMODE 差分探头 |
| P7508 |
8GHz TRIMODE 差分探头 |
| P7513A |
13GHz TRIMODE 差分探头 |
| P7516 |
TRIMODE 差分探头。产品附带可追溯校准标准证明。 |
| P7520A | TriMode 差分探头 |
| P7625 | 25 GHz 低噪 TRIMODE 探头，与附件同箱 |
| P7633 | 33 GHz LOW NOISE TRIMODE PROBE IN CASE WITH ACCESSORIES |
| P7708 | 8 GHz TriMode 探头，采用 TekFlex 连接器技术、TekConnect 接口 |
| P7713 | 13 GHz TriMode 探头，采用 TekFlex 连接器技术、TekConnect 接口 |
| P7716 |
16 GHz TriMode 探头，采用 TekFlex 连接器技术、TekConnect 接口 |
| P7720 | 20 GHz TriMode 探头，采用 TekFlex 连接器技术、TekConnect 接口 |
Optical
| 探头 | 说明 |
|---|---|
| P6701B | 光电转换器；DC-1GHZ，500-950NM，TPI - 可追溯校准标准证明 |
| P6703B |
光电转换器；DC-1GHZ，1100-1650NM，TPI - 可追溯校准标准证明 |
| 探头 | 说明 |
|---|---|
| P6717A | 探头，通用升级，带附件包 |
| P6750 |
探头，P6750 DMAX 适用于 MSO70K 仪器 |
| P6780 | 17 通道差分输入逻辑探头，用于 MSO70000 及焊接附件 |
Current Probe
| 探头 | 说明 |
|---|---|
| TCPA300 |
电流探头：100 MHz，放大器（需要探头） 电流探头：100 MHz，放大器（需要探头） |
| TCPA400 |
电流探头：100 MHz，放大器（需要探头） |
Isolated Measurement Systems
| 探头 | 说明 |
|---|---|
| TIVM02 |
差分探头；200 MHZ，1X/5X/10X/20X/50X，+/- 50V，TekVPI，3 米电缆 |
| TIVM02L |
差分探头；200 MHZ，1X/5X/10X/20X/50X，+/- 50V，TekVPI，10 米电缆 |
| TIVM05 |
差分探头；500 MHZ，1X/5X/10X/20X/50X，+/- 50V，TekVPI，3 米电缆 |
| TIVM05L |
差分探头；500 MHZ，1X/5X/10X/20X/50X，+/- 50V，TekVPI，10 米电缆 |
| TIVM1 |
差分探头；1 GHZ，1X/5X/10X/20X/50X，+/- 50V，TekVPI，3 米电缆 |
| TIVM1L |
差分探头；1 GHZ，1X/5X/10X/20X/50X，+/- 50V，TekVPI，10 米电缆 |
