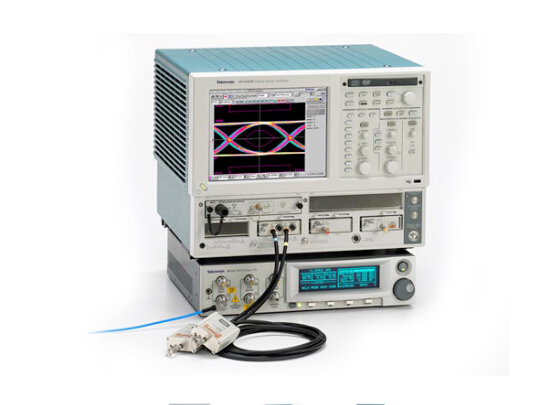

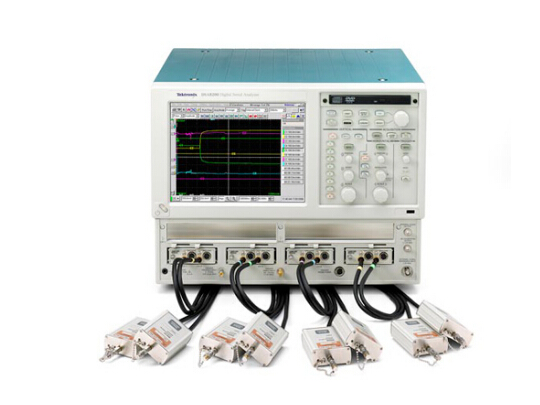

DSA8300 数字采样示波器

 提示:点击图片可以放大
功能 优势
电模块信号测量准确度:
  • 超低系统抖动(典型 <100 fs)
  • > 70GHz
<100 fs 本底抖动允许对高位速率(40 和 100 (4´25) Gb/s)设备进行检定,典型 <5% 的信号单位间隔由测试仪器所使用。70 GHz 带宽允许对高位速率信号进行完整检定(数据速率 28 Gb/秒的 5 阶谐波和数据速率 >45 Gb/秒的 3 阶谐波)。

  • 600 µV (450 µV 典型)@ 60 GHz
  • 380 µV (280 µV 典型)@ 30 GHz
大程度降低仪器在采集高位速率、低幅度信号时的噪声量,避免可能带来附加抖动和眼图闭合的其他噪声。
单台主机内多达 6 个通道同时采集 <100 fs 抖动。 多个差分通道的高保真采集可进行通道间损伤测试,提高多个高速串行通道系统的测试吞吐量。
光模块支持从 155 Mb/s 到 100 Gb/s (4x25) 以太网标准速率的光一致性测试。 为单模和多模光标准提供经济实惠、功能多样的光测试系统,从 155 Mb/s (OC3/STM1) 到 40 Gb/s(SONET/SDH 和 40GBase 以太网)和 100 Gb/s 以太网(100GBase-SR4、-LR4 和 ER4),波长 850、1310 和 1550nm。
优异的采集吞吐量,采样率 300 kS/s。 通过优异的系统吞吐量,可将制造或设备检定测试时间缩短 4 倍。
能够将采样器放到被测设备 (DUT) 的附近。 远程采样头大程度降低因 DUT 至仪器之间的电缆和夹具造成的信号劣化,简化测试系统的反嵌。
独立的已校准通道相差校正。 双通道模块中具有集成的已校准通道相差校正,消除时滞,增强多通道测量的信号保真度。


型号 模拟带宽 采样率 记录长度 模拟通道
DSA8300 70 GHz 电接口,80 GHz 光接口 300 kS/s 50 点 - 16,000 点(IConnect® 为 1M 点,80SJNB 为 10M 点) 取决于使用的采样模块,多达 8 个通道

模块 说明
80A02 EOS/ESD 保护模块,用于泰克电采样模块的静电隔离;本产品包含一致性声明
80A03 TEKCONNECT 探头接口模块
80B28G

8000 系列 - 电采样示波器套装,支持 25/28 Gb/s 标准(包括 80E09B、82A04B、CR286A 和附件)

80C07B 光采样模块;2.488 GB/S OC48/STM16,2.500 GB/S 2GBE,2.500 GB/S 无限带宽;2.5 GHZ 光带宽
80C08D

单通道光采样模块;10G 光参考接收机滤波器;12 GHz 光宽带;单模/多模

80C10C 单通道,65/80 GHz 光采样模块(必须指定 F1、F2 或 F3 中的一个选件)
80C11B

单通道光采样模块;10G 光参考接收机滤波器;28 GHz 光宽带;单模

80C12B

12 GHz,宽波长,放大光采样模块

80C14

14+ GHz,宽波长,放大光采样模块

80C15 8000 系列光模块,32GHz,单模/多模,宽波长
80C17 8000 Series Optical Module: Single channel, 30GHz: single/multi-mode: broad wavelength
80C18 双重或 2 通道光模块,支持单/多模,以及多速率数据通信和电信 25 Gb/s、100 Gb/s 和 PAM4(适用于 50G/100G/200G/400G)
80E03

采样模块;双,20GHZ 电采样模块 - 可追溯校准标准证明

80E04 采样模块;双,20GHZ 带 TDR 电采样模块 - 可追溯校准标准证明
80E07B 8000 系列,双通道,30 GHz,远程电采样模块(包含 D1)
80E08B 8000 系列,双通道,30 GHz,远程电采样模块,带 TDR(包含 D1)
80E09B 8000 系列,双通道,60 GHz,远程电采样模块(包含 D1)
80E10B 8000 系列,双通道,50 GHz,远程电采样模块,带 TDR(包含 D1)
80E11 8000 系列,双通道,70 GHz,超低抖动,电采样模块(包含 D1)
80E11X1 8000 系列,单通道,70 GHz,超低抖动,电采样模块(包含 D1)
82A04B 8000 系列,相位参考模块(包括 D1)
探头 说明
DVT30-1MM GigaProbe

30 GHz TDR 探头由 GigaProbes 提供

P8018 手持式 TDR 探头,无源;20 GHZ,单端,50 欧姆,SMA 连接器带 20 GHZ SMA 电缆;设计为配合使用 80A02 EOS/ESD 保护模块;本产品包含一致性声明
P80318 探头包,18GHz 100 欧姆差分手持探头

Low Voltage Differential Probes


探头 说明
P7330

探头;差分;3.5 GHZ 带宽,+/-1.75 V 差分,大动态范围,+5V -4V 共模范围,输入处 2.3 MV RMS 噪声,5X 衰减 - 可追溯校准标准证明

P7350

差分探头,5 GHZ
