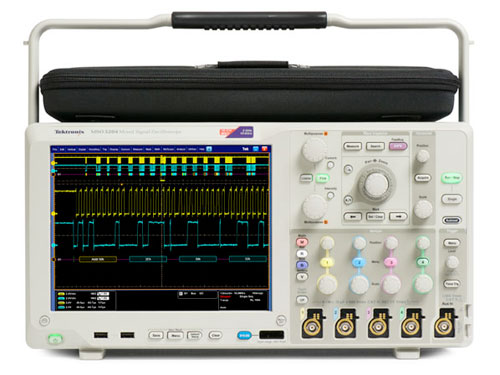

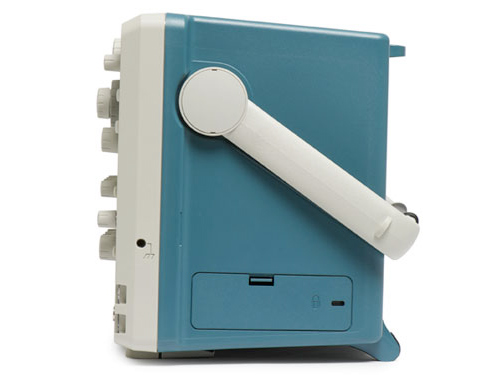

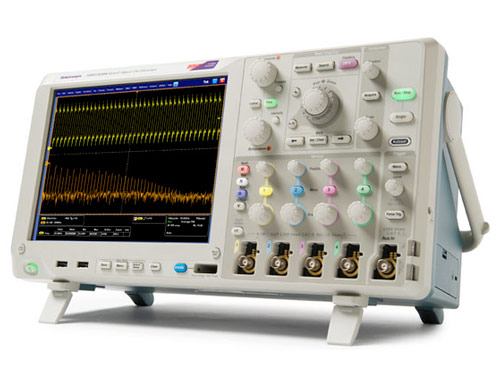

MSO/DPO5000B 混合信号示波器

 提示:点击图片可以放大
出色的性能和分析,进行更高的设计验证

当前设计的数据速率越来越快,定时裕量越来越小,需要示波器拥有杰出的信号采集性能和分析功能。泰克 MSO/DPO5000B 系列提供了优异的信号保真度、2 GHz 和 10 GS/s 采样速率、以及分析和数学功能,满足您的工作台和实验室需要。。示波器上可以运行基于 Windows® 的分析软件。MSO 型号包括 16 条数字定时通道,所有型号可以配备为解码常用的串行协议,为您的系统提供全面视图。


DPO5034B
模拟带宽 采样率 记录长度 模拟通道
350 MHz 5 GS/s 25M 点 - 125M 点 4
模拟带宽 采样率 记录长度 模拟通道
500 MHz 5 GS/s 25M 点 - 125M 点 4
模拟带宽 采样率 记录长度 模拟通道 数字通道
350 MHz 5 GS/s 25M 点 - 125M 点 4 16
模拟带宽 采样率 记录长度 模拟通道 数字通道
500 MHz 5 GS/s 25M 点 - 125M 点 4 16
模拟带宽 采样率 记录长度 模拟通道
1 GHz 5 GS/s - 10 GS/s 25M 点 - 125M 点 4
模拟带宽 采样率 记录长度 模拟通道
2 GHz 5 GS/s - 10 GS/s 25M 点 - 125M 点 4
模拟带宽 采样率 记录长度 模拟通道 数字通道
1 GHz 5 GS/s - 10 GS/s 25M 点 - 125M 点 4 16
模拟带宽 采样率 记录长度 模拟通道 数字通道
2 GHz 5 GS/s - 10 GS/s 25M 点 - 125M 点 4 16

特点

优势

完整采集性能 通过高达 2 GHz 带宽、10 GS/s 采样速率和高达 250 M 点的记录长度,保证信号保真度。
4 个模拟通道和 16 个数字通道 一台仪器即可分析模拟信号和数字信号,为复杂设计实现系统级故障排除。
数字荧光显示器的 FastAcq® 通过泰克专有的 FastAcq 技术快速发现毛刺和偶发事件。捕获速率 >250,000 波形/秒,能够更快地显示难检的异常。
完整的触发集合 提供超过 350 种触发组合,包括建立/保持、串行包内容和并行数据,快速捕获信号异常。可选的视觉触发允许图形触发定义。
Wave Inspector® 控件 方便地在很长的记录长度内搜索、标记和导航,同时查找多达 8 个事件的所有出现位置。
内置分析工具 用 53 种自动测量、测量统计、直方图、波形数学、用户可定义的滤波器以及自定义 MATLAB 和 .NET 数学插件对设备进行分析。
并行总线触发和分析(MSO 系列) 通过自动触发、
解码和搜索快速调试常见串行总线 – I2C、SPI、RS-232/422/485/UART、USB2.0、MIL-STD-1553B、CAN、LIN、以太网 和 FlexRay。
协议解码以及串行触发和分析选件 通过自动触发、解码和搜索快速调试常见串行总线 – I2C、SPI、RS-232/422/485/UART、USB2.0、以太网、MIL-STD-1553B、CAN、LIN 和 FlexRay。
应用软件包 通过标配的抖动和眼图分析以及 25 种用于功率分析、串行一致性、RF 分析、内存等等可选软件包,将您的示波器变成专门应用的工具。
低电容无源电压探头 标配的四个 1 GHz 或 500 MHz 探头 <4pF 容性负载,确保准确测量。
离线波形分析 改善时间和资源利用率;观察、测量和分析实验室中捕获的数据,且独立于使用 TekScope AnywhereTM 的示波器硬件
