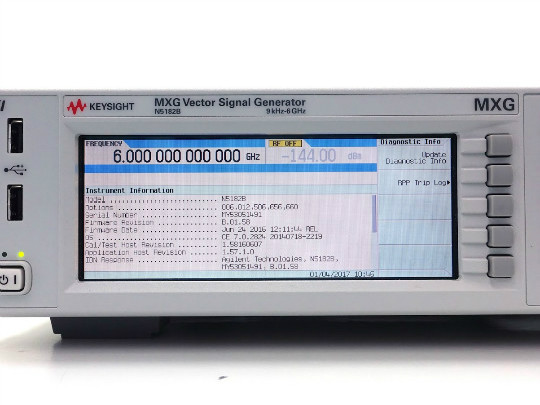

N5182B MXG X 系列射频矢量信号发生器

 提示:点击图片可以放大
N5182B MXG X 系列射频矢量信号发生器
主要特性和功能
  • 出色的硬件性能可以提升您的设计性能,包括优异的相位噪声和杂散特征
  • 利用优异的 ACPR 和输出功率,驱动功率放大器并表征非线性特性
  • 经工厂均衡的 160 MHz 射频带宽可以更好地测试宽带器件
  • 利用 Signal Studio 软件缩短生成信号所需的时间,包括 LTE、WLAN 和 GNSS
  • 3 年校准周期和全面的自我维护解决方案确保降低您的拥有成本
Frequency Range
N5182B-503
N5182B-506

Connector Configuration
N5182B-1EM

General Performance Features
N5182B-UNZ
N5182B-UNX
N5182B-UNY
N5182B-1EA
N5182B-1EQ
N5182B-1ER
N5182B-302
N5182B-099

Vector System Features
N5182B-UNV
N5182B-660
N5182B-657
N5182B-656
N5182B-1EL
N5182B-023 Upgrade baseband generator memory from 32 Msa to 1 Gsa
N5182B-022 Upgrade baseband generator memory from 32 Msa to 512 Msa
N5182B-UN7

Analog Modulation
N5182B-303
N5182B-320
N5182B-UNT
N5182B-UNW

Vector Firmware Applications
N5182B-004
N5182B-003
N5182B-432
N5182B-431
N5182B-430
N5182B-403

Additional Features
N5182B-006
N5182B-009 Internal solid state memory
N5182B-012

Calibration Documentation
N5182B-UK6 Commercial calibration certificate with test data
N5182B-A6J
N5182B-AMG

Waveform 5-pack Licenses
N5182B-229 Waveform license 5-pack9
N5182B-228 Waveform license 5-pack8
N5182B-227 Waveform license 5-pack7
N5182B-226 Waveform license 5-pack6
N5182B-225 Waveform license 5-pack5
N5182B-224 Waveform license 5-pack4
N5182B-223 Waveform license 5-pack3
N5182B-222 Waveform license 5-pack2
N5182B-221

Waveform 50-pack Licenses
N5182B-259 Waveform license 50-pack10
N5182B-258 Waveform license 50-pack9
N5182B-257 Waveform license 50-pack8
N5182B-256 Waveform license 50-pack7
N5182B-255 Waveform license 50-pack6
N5182B-254 Waveform license 50-pack5
N5182B-253 Waveform license 50-pack4
N5182B-252 Waveform license 50-pack3
N5182B-251 Waveform license 50-pack2
N5182B-250


Accessories
1CN106A Handle kit 88.1mm H (2U) - two front handles,  Palette 2015
N5182B-AXT Hard transit case
1CP104A Rack mount flange and handle kit 88.1mm H (2U) - brackets, handles, hole plugs, Palette 2015
1CR112A Rack Slide Kit, Mounting lengths 279.4-406.4mm, Palette 2015
1CM110A Rack mount flange kit 88.1mm H (2U) - two flange brackets, four hole plugs, Palette 2015
1CM010A
1CN006A
1CP004A
1CR012A Rack Slide Kit, Mounting lengths 279.4-406.4mm

Documentation
N5182B-ABJ Japan - Japanese printed users guide


Signal Creation Software
N6171A
N7600B Signal Studio for W-CDMA/HSPA+
N7601B Signal Studio for cdma2000/1xEV-DO
N7602B Signal Studio for GSM/EDGE/Evo
N7605B Signal Studio for Real-Time Fading
N7606B Signal Studio for Bluetooth
N7607B Signal Studio for DFS Radar Profiles
N7608B
N7609B Signal Studio for Global Navigation Satellite Systems (GNSS)
N7610B Signal Studio for Short Range Communications
N7611B Signal Studio for Broadcast Radio
N7612B Signal Studio for TD-SCDMA/HSPA
N7614B
N7615B Signal Studio for Mobile WiMAX
N7617B
N7620B Signal Studio for Pulse Building
N7621B Signal Studio for Multitone Distortion
N7623B Signal Studio for Digital Video
N7624B
N7625B

频率 9 kHz 至 6 GHz
性能水平 ◆◆◆◆◇◇
1 GHz 时的输出功率 -144 dBm 至 +26 dBm
1 GHz 时,20 kHz 频偏处的相位噪声 -146 dBc/Hz
频率转换 ≤ 800 µs
1 GHz 时的谐波 <-35 dBc
IQ 内部/外部调制带宽 160 MHz 至 200 MHz
1 GHz 时的非谐波 -96 dBc
扫描模式
  • 列表
  • 步进
基带发生器模式 波形回放和实时
软件——通用
  • 模拟 I/Q 输入
  • I/Q 波形
  • 多音,NPR
  • 噪声(AWGN)
  • 相位噪声减损
  • 脉冲
  • 脉冲串发生器
  • AM, FM, PM
  • ASK
  • FSK, MSK
  • MATLAB
  • PSK
  • QAM
软件——蜂窝/无线连通性
  • 蓝牙
  • 1xEV-DO
  • 802.11 WLAN
  • 802.16 WiMAX
  • EDGE Evolution
  • GPRS/EGPRS
  • GSM/EDGE
  • HSPA, HSPA+
  • LTE
  • NADC, PDC
  • PHS, DECT
  • TD-SCDMA
  • TETRA, APCO
  • W-CDMA
  • cdma2000
  • cdmaOne
软件——音频/视频广播
  • 调幅立体声,RDS/RBDS
  • ATSC, ATSC-M/H
  • CMMB
  • DAB, DAB+, DMB-Audio
  • DOCSIS DS
  • DTMB
  • DVB-C/S/S2
  • DVB-T/H/T2
  • ISDB-T/TSB/TB/Tmm
  • J.83 Annex A/B/C
  • T-DMB
软件——检测/定位/跟踪/导航
  • 伽利略
  • GNSS 波形
  • GLONASS
  • GPS
波形回放存储器 1024 Msa
1 GHz 时的频率调制大偏移 4 MHz
100 kHz 频偏时的频率调制率 直流至 7 MHz
普通模式下的相位调制大偏移 0.5 rad 至 8 rad
高带宽模式下的相位调制大偏移 0.05 rad 至 0.8 rad
幅度调制大深度 100%
幅度调制率

0 至 50 kHz

可用应用
矢量 是
