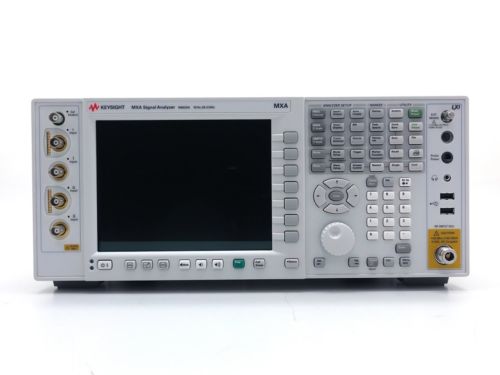

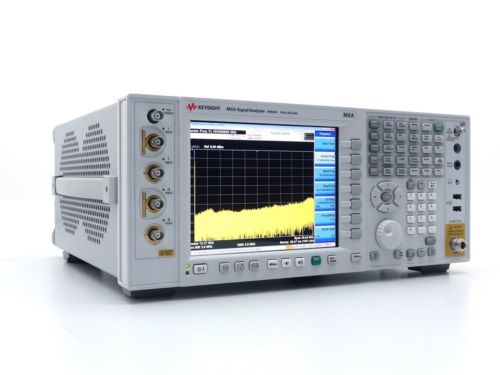

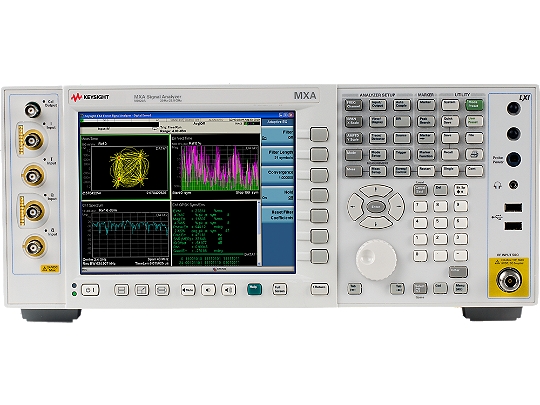

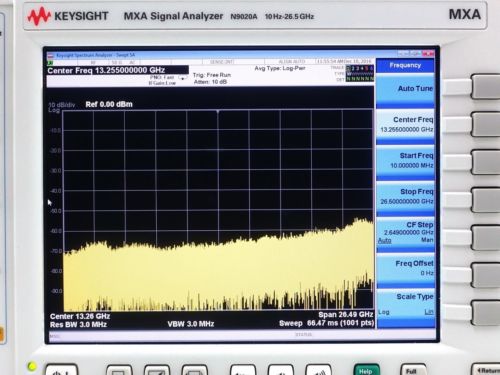

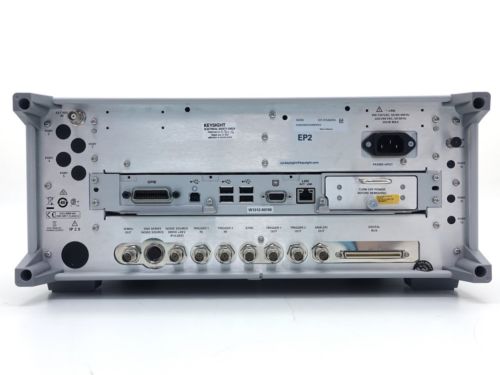

N9020A MXA信号分析仪（频谱分析仪）

提示：点击图片可以放大

N9020A MXA信号分析仪（频谱分析仪）

主要特性和功能

出色的分析速度、性能和广泛的应用软件使您能够满足不断变化的测试要求，加速无线器件的开发
快速的本地测量、显示更新和游标峰值搜索，以及快速扫描，可以显著缩短测试时间
X 系列的应用软件提供快速一键式测量，可以简化测试 LTE、WLAN、MSR 等
全频段实时频谱分析能够捕获偶发或瞬态信号
89600 VSA 软件可实现更深层次的故障诊断

Frequency range
N9020A-503	频率范围，10 Hz 至 3.6 GHz 10 Hz 至 3.6 GHz 3.6 GHz 内置前置放大器（可选）可作为售后升级选件
N9020A-508	频率范围，10 Hz 至 8.4 GHz 10 Hz 至 8.4 GHz 3.6 或 8.4 GHz 内置前置放大器（可选）可作为售后升级选件
N9020A-513	频率范围，10 Hz 至 13.6 GHz 10 Hz 至 13.6 GHz 3.6、8.4 或 13.6 GHz 内置前置放大器（可选）可作为售后升级选件
N9020A-526	频率范围，10 Hz 至 26.5 GHz 10 Hz 至 26.5 GHz 3.6、8.4、13.6 或 26.5 GHz 内置前置放大器（可选）可作为售后升级选件

Bandwidth
N9020A-B25	分析带宽，25 MHz 捕获存储器：256 MB 或 2 GB（取决于配置） ADC 分辨率：14 或 16 位（取决于配置）可作为售后升级选件
N9020A-B40	分析带宽，40 MHz 捕获存储器：2 GB ADC 分辨率：12 位可作为售后升级选件
N9020A-B85	分析带宽，85 MHz 捕获存储器：2 GB ADC 分辨率：12 位可作为售后升级选件
N9020A-B1X	分析带宽，160 MHz 捕获存储器：2 GB ADC 分辨率：14 位支持实时频谱分析仪可作为售后升级选件
N9020A-B1A	分析带宽，125 MHz 捕获存储器：2 GB ADC 分辨率：14 位支持实时频谱分析仪可作为售后升级选件

Performance options
N9020A-PFR	精确的频率参考提高频率参考的性能和稳定度温度稳定度：±1.5 x 10-8 年老化率：±1 x 10-7 剩余调频：0.25 Hz x N p-p，20 ms 内可作为售后升级选件
N9020A-EA3	电子衰减器，3.6 GHz 步长：1 dB 范围：0 至 24 dB 包括机械衰减的完整范围：94 dB 可作为售后升级选件
N9020A-MPB	微波预选器旁路出色的宽带幅度平坦度和相位线性度改善较高频段内的测量可重复性增加的中频输出带宽可作为售后升级选件
N9020A-EDP	增强的显示套件频谱图 ― 时间、幅度和频率游标，以及 Δ 游标迹线缩放 ― 两条迹线都是有效的，下方的迹线是上方迹线的一部分区域扫描 ― 每次更新一条迹线，与带宽、扫描点和扫描时间无关可作为售后升级选件
N9020A-DP2	数字处理器，2 GB 捕获存储器配有 2 GB 捕获存储器的数字处理器改善的 IQ 采集速度 25 MHz 分析带宽支持快速扫描功能只在购买时提供
N9020A-NFE	本底噪声扩展许可证密钥激活，以改善分析仪本底噪声只需按一下键，即可启用或禁用用于频谱分析的功能特性从事频谱测量可作为售后升级选件
N9020A-FP2	快速功率，带宽高达 40 MHz 单次采集带宽：40 MHz 启用硬件加速快速功率测量为功率测量而优化可作为售后升级选件
N9020A-TDS	时域时域重叠达 ~90%，实现出色的幅度精度和快速瞬态捕获符合 CISPR 标准的幅度精度和加权检波器性能监测频谱和幅度概率分布 ― 显示器可作为售后升级选件

Preamplifier
N9020A-P03	前置放大器，3.6 GHz +20 dB增益 -166 dBm DANL（在 1 GHz 处且接通前置放大器）前置放大器能够增强探测低电平信号的能力可作为售后升级选件
N9020A-P08	前置放大器，8.4 GHz +35 dB增益 -166 dBm DANL，接通前置放大器前置放大器能够增强探测低电平信号的能力可作为售后升级选件
N9020A-P13	前置放大器，13.6 GHz +35 dB增益 -166 dBm DANL，接通前置放大器前置放大器能够增强探测低电平信号的能力可作为售后升级选件
N9020A-P26	前置放大器，26.5 GHz +35 dB 增益 -166 dBm DANL，接通前置放大器前置放大器能够增强探测低电平信号的能力可作为售后升级选件

Source connectivity
N9020A-ESC	外部信号源控制控制是德科技信号发生器用于高达 6 GHz 的激励响应测试提供硬件/软件触发选择扫描模式：标准、谐波、偏置、反向和功率可作为售后升级选件

Security - PC features
N9020A-SSD	额外的可拆卸固态硬盘串行 ATA（SATA）数据接口的可拆卸固态硬盘坚固的可拆卸托架，少可插入 1500 次操作系统、软件和校准文件镜像可作为售后升级选件
N9020A-SF1	安全特性，不包括启动程序许可证密钥激活，提供额外的安全功能特性需要 A.12.06 版本或更高版本的软件可作为售后升级选件
N9020A-SF2	安全特性，禁止保存结果许可证密钥激活，提供额外的安全功能特性需要 A.14.00 版本或更高版本的软件可作为售后升级选件

N9020A-PRC	便携配置、缓冲器和把手橡胶保护角和末端保护部件安装在侧面的旋转手提把手可作为售后升级选件

Calibration Options
N9020A-A6J	ANSI Z540-1-1994 校准从工厂装运并经过 ANSI Z540 校准提供测量结果、不确定度数据和技术指标确定合格/不合格状态时不包含不确定度数据只在购买时提供
N9020A-UK6	包含测试数据的商业校准证书由是德科技工厂实施的商业校准校准证书印刷本关于从 Infoline 下载测试数据报告的指导只在购买时提供
N9020A-AMG	校准 + 不确定度 + 保护频段（认证）从工厂装运并经过 ISO 17025 校准提供测量结果、不确定度、技术指标和保护频段数据确定合格/不合格状态时不包含不确定度数据只在购买时提供

Baseband Inputs
N9020A-BBA	模拟 I/Q 基带输入（BBIQ）输入阻抗：可选的 50 Ω 和 1 MΩ 基带带宽：10 MHz 标配和可选的 25 MHz 或 40 MHz 基带捕获存储器：500 MSa（2 GB）标配 ADC 分辨率：16 位可作为售后升级选件

EMC Functionality
N9020A-EMC	基本预兼容性 EMI 完全符合 CISPR 16-1-1（2010）标准的检波器高达 18 GHz 的 CISPR 频段预置使用 3 台检波器在游标处测量用于信号识别的调谐和侦听可作为售后升级选件

N9020A-YAS	Y 轴输出通过模拟输出端口输出屏幕视频仅在频谱分析仪模式下工作连接器类型：BNC（阴头），50 Ω 阻抗标称值可作为售后升级选件

N9020A-CRP	连接器，可编程后面板中频输出中频输出的频率可以在 10 MHz 至 75 MHz 之间以 500 kHz 步进进行调整中频输出带宽为 100 MHz 标称值，中心频率为 70 MHz 连接器类型：SMA（阴头），50 Ω 阻抗标称值可作为售后升级选件

N9020A-CR3	连接器，宽带中频输出为信号分析仪添加宽带中频输出宽带输出的频率取决于所选择的中频路径中频输出带宽取决于频段和预选器旁路的使用连接器类型：SMA 阴头，50 Ω 阻抗标称值可作为售后升级选件

External mixing
N9020A-EXM	外混频分析高达 110 GHz 的信号用于补偿变频损耗的幅度校正信号识别、混频器偏置（-5 mA 至 +5 mA）支持 89600 VSA 软件可作为售后升级选件

Operating system
N9020A-W7X	Operating system, Windows Embedded Standard 7

Real time signal analysis
N9020A-RT2	Real-time analysis up to maximum available BW, optimum detection, license
N9020A-RT1	Real-time analysis up to maximum available BW, basic detection license


Accessories
N9020A-1CP	上架镶条和前把手套件适合在标准 482.6 毫米（19 英寸）机架中安装占用 4 个单元（177.8 mm）的机架空间为分析仪添加上架镶条和把手可作为售后升级选件
N9020A-1CM	上架镶条套件适合在标准 482.6 毫米（19 英寸）机架中安装占用 4 个单元（177.8 mm）机架空间为分析仪添加上架镶条可作为售后升级选件
N9020A-1CN	前把手套件为分析仪添加前把手可作为售后升级选件
N9020A-1CR	机架滑轨套件为分析仪添加机架滑轨套件适合标准的是德科技机架包括滑轨组件和安装硬件可作为售后升级选件
N9020A-HTC	硬运输箱滚筒把手和轮子重量：净重 20 kg（45 磅），装入分析仪后总重 36 kg（80 磅）体积：高 42.6 cm（16.8 英寸），宽 68.5 cm（27 英寸），长 73.6 cm（29 英寸）可作为售后升级选件
N9020A-DVR	USB DVD-ROM/CD-R/RW 驱动器连接到前面板或后面板上的 USB 端口从 Microsoft® Windows 用户界面访问 DVD 或 CD 介质可作为售后升级选件
N9020A-KYB	Keyboard, USB
N9020A-MLP	50 至 75 Ω 小损耗衰减器（N 型至 BNC）连接器：50 Ω N 型（阳头）至 75 Ω BNC（阴头）连接器插入损耗：5.7 dB 输入/输出回波损耗：20 dB 大输入功率：1 W 平坦度：+/- 2 dB 可作为售后升级选件
N9020A-KB2	US 65 Key USB Keyboard
N9020A-BAG	Accessory Pouch


Additional documentation
N9020A-AB1	Getting Started Guide MXA Korean Localization
N9020A-ABD	Getting Started Guide MXA German Localization
N9020A-ABF	Getting Started Guide MXA French Localization
N9020A-ABJ	Getting Started Guide MXA Japanese Localization
N9020A-AKT	Getting Started Guide MXA Russian Localization
N9020A-AB2	Getting started guide X series Chinese localization

Real Time Recorder
N9020A-RTR	实时频谱记录器和分析仪应用软件实例

频率选件	3.6、8.4、13.6、26.5 GHz，使用混频器可达 1.1 THz
大分析带宽	160 MHz
带宽选件	25 MHz 标配，40、85、125、160 MHz
大实时带宽	160 MHz
实时带宽选件	85, 125, 160 MHz
1 GHz 时的 DANL	-166 dBm
1 GHz 时，10 kHz 频偏处的相位噪声	-114 dBc/Hz
1 GHz 时，30 kHz 频偏处的相位噪声	-114 dBc/Hz
1 GHz 时，1 MHz 频偏处的相位噪声	-136 dBc/Hz
总体幅度精度	±0.23 dB
三阶截获（TOI），1 GHz 时	+20 dBm
1 GHz 时的大三阶动态范围	116 dB
应用——通用	89600 VSA 软件模拟解调 EMI 预先一致性灵活的数字调制分析噪声系数相位噪声脉冲实时频谱分析远程语言兼容性 SCPI 代码兼容性激励响应 MATLAB
应用——蜂窝	TD-SCDMA（包括 HSDPA/HSUPA/8PSK） 1xEV-DO GSM/EDGE/EDGE Evolution LTE/LTE-Advanced W-CDMA/HSPA/HSPA+ cdma2000 cdmaOne iDEN/WiDEN/MotoTalk
应用——无线连通性	802.16 OFDMA Bluetooth® (BR/EDR/LE4.2/5.0) WLAN (802.11a/b/g/p/j/n/ac/ah/ax)
应用——数字视频	数字有线电视 DTM B DVB-T/H/T2/T2-Lite ISDB-T/Tmm
性能水平	◆◆◆◆◇◇
标准衰减器衰减范围	70 dB
标准衰减器步进	2 dB
100% 截获概率的短信号持续时间	3.57 µs
信掩比 > 60 dB 时的可检测信号持续时间	5 ns
无杂散动态范围	72 dBc
多域带宽	160 MHz
显示视图	密度频谱图密度频谱图 PvT（功率随时间的变化）频谱 PvT（功率随时间的变化）频谱图 PvT（功率随时间的变化）
触发	FMT（频率模板触发） TQT（时间限定触发）电平射频猝发线路外置周期
使用频率模板触发的应用软件	89600 VSA 软件实时频谱分析仪
2 GHz 时的 DANL，不配备前置放大器	-154 dBm/Hz
10 GHz 时的 DANL，不配备前置放大器	-151 dBm/Hz
可用应用	是
台式	是
Real-Time Data Streaming	否
