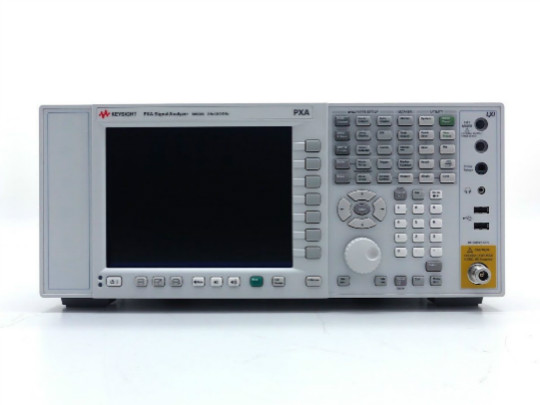

N9030A PXA 信号分析仪(频谱分析仪)，3 Hz 至 50 GHz

提示：点击图片可以放大

拥有 160 MHz 分析带宽和出色性能，推动航空航天与国防以及商业通信行业的发展，充分满足这些应用的苛刻要求
通过是德科技智能混频器可将频率扩展到 110 GHz；使用其他厂商的混频器高可扩展到 THz 级
使用实时频谱分析功能捕获瞬态信号或间歇信号
X 系列应用软件可以简化特定应用的测试：相位噪声、噪声系数、LTE-Advanced、WLAN 等
89600 VSA 软件可实现更深层次的故障诊断

N9030A-ESC	外部信号源控制控制是德科技信号发生器用于高达 6 GHz 的激励响应测试提供硬件/软件触发选择扫描模式：标准、谐波、偏置、反向和功率可作为售后升级选件

Preamplifier
N9030A-P26	前置放大器，26.5 GHz +35 dB 增益 –172 dBm DANL，配有前置放大器和本底噪声扩展前置放大器能够增强探测低电平信号的能力可作为售后升级选件
N9030A-P13	前置放大器，13.6 GHz +35 dB 增益 –172 dBm DANL，配有前置放大器和本底噪声扩展前置放大器能够增强探测低电平信号的能力可作为售后升级选件
N9030A-P08	前置放大器，8.4 GHz +35 dB 增益 –172 dBm DANL，配有前置放大器和本底噪声扩展前置放大器能够增强探测低电平信号的能力可作为售后升级选件
N9030A-P03	前置放大器，3.6 GHz 出色的宽带幅度平坦度和相位线性度改善较高频段内的测量可重复性增加的中频输出带宽可作为售后升级选件
N9030A-P50	前置放大器，50 GHz +40 dB 增益 –172 dBm DANL，配有前置放大器和本底噪声扩展前置放大器能够增强探测低电平信号的能力可作为售后升级选件
N9030A-P44	前置放大器，44 GHz +40 dB 增益 –172 dBm DANL，配有前置放大器和本底噪声扩展前置放大器能够增强探测低电平信号的能力可作为售后升级选件
N9030A-P43	前置放大器，43 GHz +40 dB 增益 –172 dBm DANL，配有前置放大器和本底噪声扩展前置放大器能够增强探测低电平信号的能力可作为售后升级选件

Performance options
N9030A-EMC	基本预兼容性 EMI 完全符合 CISPR 16-1-1（2010）标准的检波器高达 18 GHz 的 CISPR 频段预置使用 3 台检波器在游标处测量用于信号识别的调谐和侦听可作为售后升级选件
N9030A-EA3	电子衰减器，3.6 GHz 步长：1 dB 范围：0 至 24 dB 包括机械衰减的完整范围：94 dB 可作为售后升级选件
N9030A-MPB	微波预选器旁路出色的宽带幅度平坦度和相位线性度改善较高频段内的测量可重复性增加的中频输出带宽可作为售后升级选件
N9030A-LNP	低噪声路径低噪声路径是适用于 3.6 GHz 以上高频段的功能能够在高电平信号条件下找到低电平信号改善二次谐波截获性能可作为售后升级选件
N9030A-EDP	增强的显示套件频谱图――时间、幅度和频率游标，以及 Δ 游标迹线缩放――两条迹线都是有效的，下方的迹线是上方迹线的一部分区域扫描――每次更新一条迹线，与带宽、扫描点和扫描时间无关可作为售后升级选件
N9030A-FP2	快速功率，带宽高达 40 MHz 单次采集带宽：40 MHz 启用硬件加速快速功率测量为功率测量而优化可作为售后升级选件
N9030A-TDS	时域扫描时域重叠达 ~90%，实现出色的幅度精度和快速瞬态捕获符合 CISPR 标准的幅度精度和加权检波器性能监测频谱和幅度概率分布可作为售后升级选件

Frequency range
N9030A-526	频率范围，3 Hz 至 26.5 GHz 3 Hz 至 26.5 GHz 3.6、8.4、13.6 GHz 或 26.5 GHz 内置前置放大器（可选）可作为售后升级选件
N9030A-513	频率范围，3 Hz 至 13.6 GHz 3 Hz 至 13.6 GHz 3.6、8.4 或 13.6 GHz 内置前置放大器（可选）可作为售后升级选件
N9030A-508	频率范围，3 Hz 至 8.4 GHz 3 Hz 至 8.4 GHz 3.6 或 8.4 GHz 内置前置放大器（可选）可作为售后升级选件
N9030A-503	频率范围，3 Hz 至 3.6 GHz 3 Hz 至 3.6 GHz 3.6 GHz 内置前置放大器（可选）可作为售后升级选件
N9030A-550	频率范围，3 Hz 至 50 GHz 3 Hz 至 50 GHz 3.6、8.4、13.6、26.5 或 50 GHz 内置前置放大器（可选）可作为售后升级选件
N9030A-544	频率范围，3 Hz 至 44 GHz 3 Hz 至 44 GHz 3.6、8.4、13.6、26.5 或 44 GHz 内置前置放大器（可选）可作为售后升级选件
N9030A-543	频率范围，3 Hz 至 43 GHz 3 Hz 至 43 GHz 3.6、8.4、13.6、26.5 或 43 GHz 内置前置放大器（可选）可作为售后升级选件

Connector options
N9030A-YAV	Y 轴输出屏幕视频输出与显示视频相同模拟输出连接器的对数视频满标度为 1 V 模拟输出的线性视频采用线性标度可作为售后升级选件
N9030A-CRP	连接器，可编程后面板中频输出中频输出的频率可以在 10 MHz 至 75 MHz 之间以 500 kHz 步进进行调整中频输出带宽为 100 MHz 标称值，中心频率为 70 MHz 连接器类型：SMA（阴头），50 Ω 阻抗标称值可作为售后升级选件
N9030A-CR3	连接器，宽带中频输出为信号分析仪添加宽带中频输出宽带输出的频率取决于所选择的中频路径中频输出带宽取决于频段和预选器旁路的使用连接器类型：SMA 阴头，50 Ω 阻抗标称值可作为售后升级选件
N9030A-ALV	辅助对数视频输出输出变化大约 25 mV/dB 屏幕上方的输出为 1.6 V 输出阻抗为 50 Ω（标称值）可作为售后升级选件
N9030A-C35	连接器，射频输入，3.5 mm 阳头使用 3.5 mm 连接器代替标配的 N 型连接器可作为售后升级选件

Calibration options
N9030A-UK6	包含测试数据的商业校准证书由是德科技工厂实施的商业校准校准证书印刷本关于从 Infoline 下载测试数据报告的指导只在购买时提供
N9030A-A6J	ANSI Z540-1-1994 校准从工厂装运并经过 ANSI Z540 校准提供测量结果、不确定度数据和技术指标确定合格/不合格状态时不包含不确定度数据只在购买时提供
N9030A-AMG	校准 + 不确定度 + 保护频段（认证）从工厂装运并经过 ISO 17025 校准提供测量结果、不确定度、技术指标和保护频段数据确定合格/不合格状态时不包含不确定度数据只在购买时提供

Bandwidth
N9030A-B25	分析带宽，25 MHz 捕获存储器：2 GB ADC 分辨率：16 位可作为售后升级选件
N9030A-B40	分析带宽，40 MHz 捕获存储器：2 GB ADC 分辨率：12 位可作为售后升级选件
N9030A-B1X	分析带宽，160 MHz 捕获存储器：2 GB ADC 分辨率：14 位可作为售后升级选件
N9030A-B85	分析带宽，85 MHz 支持实时频谱分析仪捕获存储器：2 GB ADC 分辨率：14 位可作为售后升级选件

Baseband inputs
N9030A-BBA	模拟 I/Q 基带输入（BBIQ）输入阻抗：可选的 50 Ω 和 1 MΩ 基带带宽：10 MHz 标配和可选的 25 MHz 或 40 MHz 基带捕获存储器：500 MSa（2GB）标配 - 2 GB ADC 分辨率：16 位可作为售后升级选件

Security - PC features
N9030A-SSD	额外的可拆卸固态硬盘串行 ATA（SATA）数据接口的可拆卸固态硬盘坚固的可拆卸托架，少可插入 1500 次操作系统、软件和校准文件镜像可作为售后升级选件
N9030A-SF1	安全特性，不包括启动程序许可证密钥激活，提供额外的安全功能特性需要 A.12.06 版本或更高版本的软件可作为售后升级选件
N9030A-SF2	安全特性，禁止保存结果许可证密钥激活，提供额外的安全功能特

频率选件	3.6、8.4、13.6、26.5、43、44、50 GHz，使用混频器可达 1.1 THz
大分析带宽	160 MHz
带宽选件	25 MHz（标配），40、85、160 MHz
大实时带宽	160 MHz
实时带宽选件	85, 160 MHz
1 GHz 时的 DANL	-171 dBm
1 GHz 时，10 kHz 频偏处的相位噪声	-132 dBc/Hz
1 GHz 时，30 kHz 频偏处的相位噪声	-132 dBc/Hz
1 GHz 时，1 MHz 频偏处的相位噪声	-146 dBc/Hz
总体幅度精度	±0.19 dB
三阶截获（TOI），1 GHz 时	+22 dBm
1 GHz 时的大三阶动态范围	119 dB
应用——通用	89600 VSA 软件模拟解调 EMI 预先一致性灵活的数字调制分析噪声系数相位噪声脉冲实时频谱分析远程语言兼容性 SCPI 代码兼容性激励响应 MATLAB
应用——蜂窝	TD-SCDMA（包括 HSDPA/HSUPA/8PSK） 1xEV-DO GSM/EDGE/EDGE Evolution LTE/LTE-Advanced W-CDMA/HSPA/HSPA+ cdma2000 cdmaOne iDEN/WiDEN/MotoTalk
应用——无线连通性	802.16 OFDMA Bluetooth® (BR/EDR/LE4.2/5.0) WLAN (802.11a/b/g/p/j/n/ac/ah/ax)
应用——数字视频	数字有线电视 DTM B DVB-T/H/T2/T2-Lite ISDB-T/Tmm
性能水平	◆◆◆◆◆◇
标准衰减器衰减范围	70 dB
标准衰减器步进	2 dB
100% 截获概率的短信号持续时间	3.57 µs
信掩比 > 60 dB 时的可检测信号持续时间	5 ns
无杂散动态范围	75 dBc
多域带宽	160 MHz
显示视图	密度频谱图密度频谱图 PvT（功率随时间的变化）频谱 PvT（功率随时间的变化）频谱图 PvT（功率随时间的变化）
触发	FMT（频率模板触发） TQT（时间限定触发）电平射频猝发线路外置周期
使用频率模板触发的应用软件	89600 VSA 软件实时频谱分析仪
2 GHz 时的 DANL，不配备前置放大器	-155 dBm/Hz
10 GHz 时的 DANL，不配备前置放大器	-157 dBm/Hz
可用应用	是
台式	是
Real-Time Data Streaming	否
