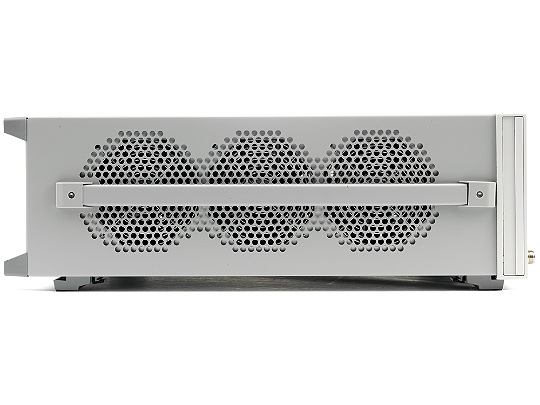

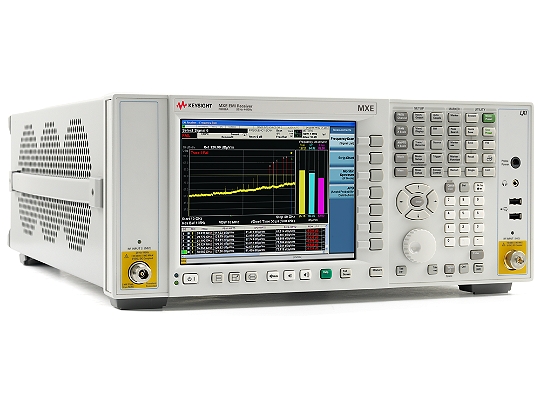

N9038A MXE EMI 接收机

提示：点击图片可以放大

主要特性和功能

应用符合标准的接收机执行 EMC 测试：CISPR 16-1-1: 2010，MIL-STD-461F
确保测试流程的精度、可复验性和可靠性，增强您的测试信心
快速 FFT 扫描支持时域扫描，可以缩减总体扫描时间
频谱监测功能可以帮助在终测量前轻松确定峰值发射的频率
使用频谱实时分析、条形图、游标、扫宽缩放、缩放扫宽频谱图的增强诊断功能

Source connectivity
N9038A-ESC	外部信号源控制控制是德科技信号发生器用于高达 6 GHz 的激励响应测试提供硬件/软件触发选择扫描模式：标准、谐波、偏置、反向和功率可作为售后升级选件

Security Features
N9038A-SSD	额外的可拆卸固态硬盘串行 ATA（SATA）数据接口的可拆卸固态硬盘坚固的可拆卸托架，少可插入 1500 次操作系统、软件和校准文件镜像可作为售后升级选件

Frequency range
N9038A-526	频率范围，3 Hz 至 26.5 GHz 3 Hz 至 26.5 GHz 可作为售后升级选件
N9038A-508	频率范围，3 Hz 至 8.4 GHz 3 Hz 至 8.4 GHz 可作为售后升级选件
N9038A-544	MXE EMI 接收机，3 Hz 至 44 GHz 3 Hz 至 44 GHz 可作为售后升级选件
N9038A-503	频率范围，3 Hz 至 3.6 GHz 3 Hz 至 3.6 GHz 只在购买时提供

Connectors
N9038A-YAS	Y 轴输出输出用模拟电压 0 到 1 表示的 Y 轴屏幕视频仅在频谱分析仪模式下工作连接器类型：BNC（阴头），50 Ω 阻抗标称值可作为售后升级选件
N9038A-CNF	连接器，射频输入，N 型，阴头输入端 1 选择 N 型连接器适用于选件 526 和选件 508 技术指标无变化可作为售后升级选件
N9038A-C35	连接器，射频输入，3.5 mm 阳头使用 3.5 mm 连接器代替标配的 N 型连接器可作为售后升级选件

Calibration options
N9038A-UK6	Commercial calibration certificate with test data
N9038A-A6J	ANSI Z540-1-1994 校准从工厂装运并经过 ANSI Z540 校准提供测量结果、不确定度数据和技术指标确定合格/不合格状态时不包含不确定度数据只在购买时提供
N9038A-AMG	校准 + 不确定度 + 保护频段（认证）从工厂装运并经过 ISO 17025 校准提供测量结果、不确定度、技术指标和保护频段数据确定合格/不合格状态时不包含不确定度数据只在购买时提供

Bandwidth
N9038A-B25	分析带宽，25 MHz 捕获存储器：256 MB ADC 分辨率：14 位可作为售后升级选件
N9038A-B85	分析带宽，85 MHz 频率范围：10 Hz 至 3.6、7、13.6、26.5 GHz 或 44 GHz 捕获存储器：2 GB（通过 89600 VSA 软件或 N9064A VXA 应用软件进行全面访问） ADC 分辨率：14 位支持实时频谱分析仪可作为售后升级选件

Measurements
N9038A-TDS	时域扫描时域重叠达 ~90%，实现出色的幅度精度和快速瞬态捕获符合 CISPR 标准的幅度精度和加权检波器性能监测频谱和幅度概率分布可作为售后升级选件

N9038A-RT1	Real-time analysis up to 85 MHz BW, basic detection license

External Mixing
N9038A-EXM	External Mixing Enables external mixing capability



Accessories
N9038A-KB2	US 65 key USB keyboard
N9038A-DVR	DVD-ROM/CD-R/RW drive
N9038A-1CP	Rack mount and handle kit
N9038A-1CN	Front handle kit
N9038A-1CM	Rack mount kit

Additional Documentation
N9038A-AB2	Printed copy of EMI Receiver Chinese Getting Started and Troubleshooting Guide

频率	3 Hz 至 44 GHz
频率选件	3.6, 8.4, 26.5, 44 GHz
大分析带宽	85 MHz
带宽选件	10 standard, 25, 85 MHz
大实时带宽	85 MHz
实时带宽选件	85 MHz
1 GHz 时的 DANL	-167 dBm
1 GHz 时，10 kHz 频偏处的相位噪声	-114 dBc/Hz
1 GHz 时，30 kHz 频偏处的相位噪声	-114 dBc/Hz
1 GHz 时，1 MHz 频偏处的相位噪声	-136 dBc/Hz
总体幅度精度	±.23 dB
三阶截获（TOI），1 GHz 时	+20 dBm
1 GHz 时的大三阶动态范围	116 dB
应用——通用	89600 VSA 软件模拟解调基本 IQ 分析符合 CISPR 16-1-1 标准商用和军用 EMI 接收机符合 MIL-STD-461F 标准噪声系数相位噪声
应用——蜂窝	无
应用——无线连通性	无
应用——数字视频	无
性能水平	◆◆◆◆◆◇
标准衰减器衰减范围	70 dB
标准衰减器步进	2 dB
100% 截获概率的短信号持续时间	3.7 μs
无杂散动态范围	76 dBc
显示视图	密度频谱图密度频谱图 PvT（功率随时间的变化）频谱 PvT（功率随时间的变化）频谱图 PvT（功率随时间的变化）
触发	FMT（频率模板触发） TQT（时间限定触发）电平射频猝发线路外置周期
使用频率模板触发的应用软件	89600 VSA 软件实时频谱分析仪
2 GHz 时的 DANL，不配备前置放大器	-150 dBm/Hz
10 GHz 时的 DANL，不配备前置放大器	-151 dBm/Hz
可用应用	是
台式	是
Real-Time Data Streaming	否
