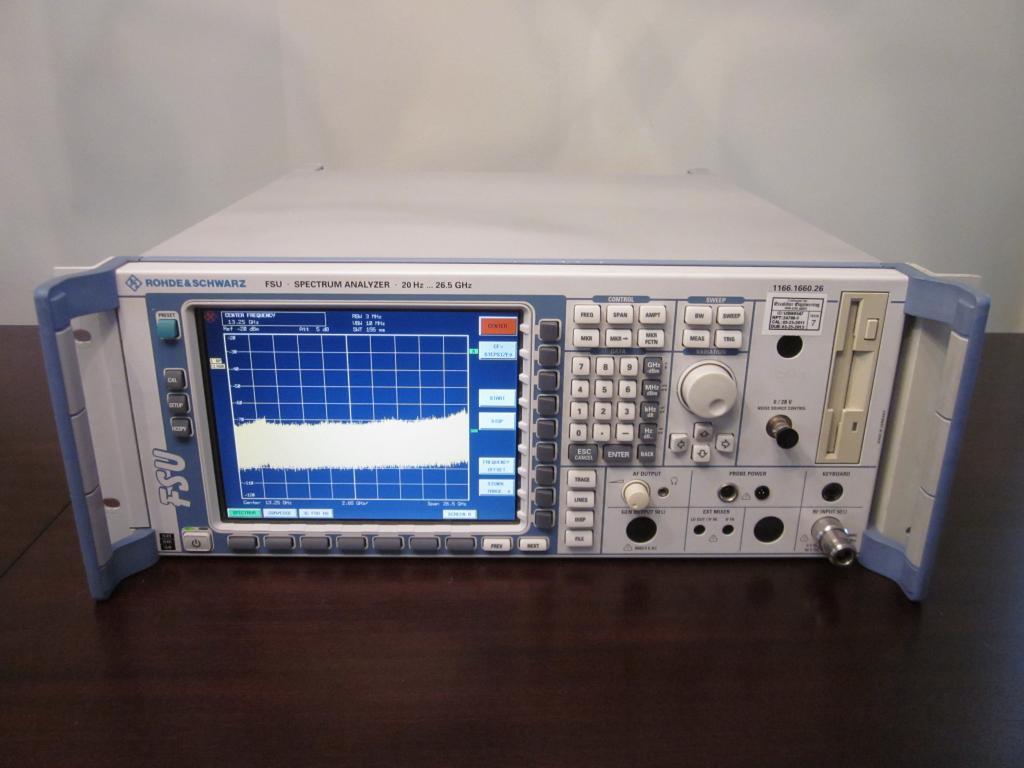

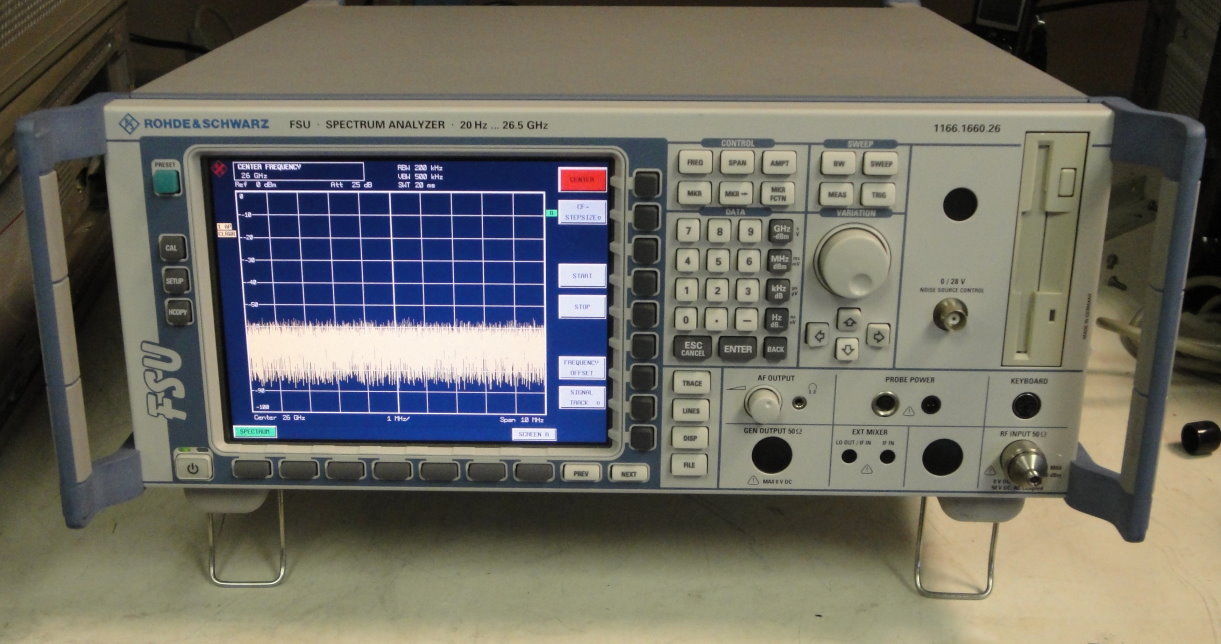

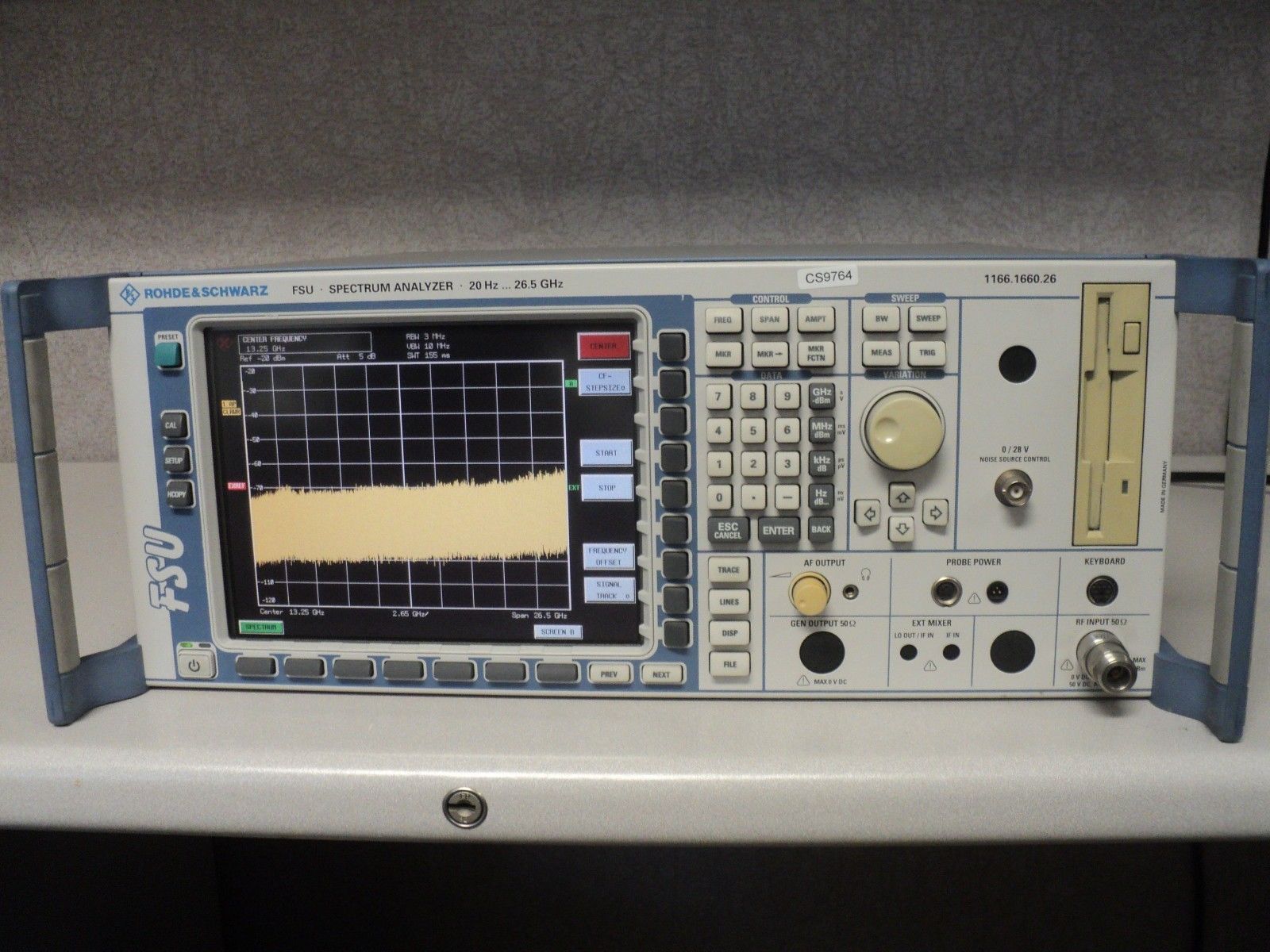

R&S®FSU 频谱分析仪

 提示:点击图片可以放大

R&S®FSU 频谱分析仪

频谱分析和矢量信号分析二合一的方案
R&S®FSU 是一款高性能频谱分析仪,它具有出色的相位噪声、动态范围、测量精度,可满足射频分析的任何挑战,可广泛用于 67GHz 以下的航空航天和国防或常规微波应用领域。

主要特点:
• 频率范围 20 Hz ~ 3.6 GHz、8 GHz、26.5 GHz、43 GHz、46 GHz、50 GHz 和 67 GHz (使用外部混频器可达到 110 GHz/1 THz)
• 出色的射频性能
º 相位噪声低 -- 128 dBc (1 Hz),10 kHz载波偏置下的典型值为133 dBc (1 Hz)
º DANL –158 dBm (1 Hz)
º 三阶截止点(TOI)典型值 +25 dBm
• 分辨率带宽 1 Hz ~ 50 MHz
• 动态范围高,例如 3GPP ACLR 测量时高达 84 dB
• 采用预放 (R&S®FSU-B24) 测量 DANL 时
º 典型值–168 dBm (1 Hz),20 GHz 时
º 典型值155 dBm (1 Hz),50 GHz 时
• TOI、MC ACP(R)、OBW、CCDF、APD 等测量功能
• 满足蜂窝标准、无线连接性标准和一般性标准的测量应用,例如相位噪声、噪声系数、矢量信号分析等等

型号
型号 订货号
R&S®FSU3 频谱分析仪 20Hz到3.6GHz 1313.9000.03
R&S®FSU8 频谱分析仪 20Hz到8Hz 1313.9000.08
R&S®FSU26 频谱分析仪 20Hz到26.5Hz 1313.9000.26
R&S®FSU43 频谱分析仪 20Hz到43GHz
大RBW 10MHz
1313.9000.43
R&S®FSU46 频谱分析仪 20Hz到46GHz 1313.9000.46
R&S®FSU50 频谱分析仪 20Hz到50GHz 1313.9000.50
R&S®FSU50 频谱分析仪 20Hz到50GHz
大RBW 10MHz
1313.9000.49
R&S®FSU67 频谱分析仪 20Hz到67GHz 1313.9000.67
R&S®FSU67 频谱分析仪 20Hz到67GHz
大RBW 10MHz
1313.9000.66

R&S®FSU 出色的射频性能
出色的射频性能一直是罗德与施瓦茨频谱分析仪的标志,R&S®FSU 继承了这一传统,具有以下出色的射频指标:

频率范围:
• R&S®FSU3:20 Hz ~ 3.6 GHz
• R&S®FSU8:20 Hz ~ 8 GHz
• R&S®FSU26:20 Hz ~ 26.5 GHz
• R&S®FSU43:20 Hz ~ 43 GHz
• R&S®FSU46:20 Hz ~ 46 GHz
• R&S®FSU50:20 Hz ~ 50 GHz
• R&S®FSU67:20 Hz ~ 67 GHz

射频性能:
• DANL 测量的典型值为 -158 dBm (1Hz)(无预放)
• 单边带相位噪声典型值 - 133 dBc (1Hz) @ 10 kHz 偏离,载波 640 MHz
• 相位噪声典型值 - 160 dBc/Hz @ 10 MHz 偏离,载波 640 MHz
• 三阶截止点典型值 25 dBm
• 1 dB压缩点典型值 13 dBm
• WCDMA ACLR 动态范围为 77.5 dB / 84 dB(采用噪声校正)

单边带相位噪声


分辨率带宽 ≤ 100 kHz 时的显示线性度(对 30 台仪器进行测量)

准确度
• 3.6 GHz 以下总电平不确定度为 0.3dB
• -70 dB 时线性误差小于 0.1dB


无噪声校正时 WCDMA 信号邻道功率测量的动态范围

IQ 下变频器:
• 中频数字转换器 14 位 32MHz(20.4MHz 中频)
• IQ 存储器 2x512 ksamples

速度:
• 频域扫描时间2.5ms
• 时域扫描时间 1 µs
• 每秒可测量 70 次(包括利用 GPIB 进行迹线传输)
• 在列表模式下,利用远程控制可减少测量时间。

R&S®FSU67 -- 一款采用基频混频、频率范围直接达到 67 GHz的频谱分析仪
• 20 Hz ~ 67 GHz 之间只需一次连接,从而简化了测试设置
• 67 GHz 全跨度扫描
• 频率指示清楚,无需外部谐波混频器提供图像响应和多次响应
• 电平范围更宽,容许参考电平显著高于谐波混频器
• 67GHz 以下电平准确度始终保持良好水平
• 噪声基底低:-152 dBm (1 Hz),2 GHz 时,-130 dBm (1 Hz),65 GHz 时
• 分辨率带宽范围大:1 Hz ~ 50 MHz
• 具有各种滤波器特性:高斯、信道滤波器、FFT、6-dB EMI 滤波器
• 配备各种检波器,包括均方根值、准峰值
• 全面的功率测量功能(CP、ACP、时域功率)
• 可以直接连接 R&S®NRP 功率头(需使用选配件 R&S®FS-K9 和 R&S®NRP-Z6)
• 谐波失真和杂散测量功能
• 显示线性度高,小于 0.1 dB
• 相位噪声和噪声系数应用固件
• 外部信号发生器控制功能,可使用外部微波信号源作为跟踪信号发生器进行标量网络测量


R&S®FSU67 的全跨度扫描说明 67GHz 以下噪声基底非常低


经过滤波仍然存在的倍频器的谐波(即便 是高达50 ~ 67 GHz 的谐波),经过一次扫描就能根据有用信号轻松测量出来。
